 |
| สถานที่กำเนิด: | ประเทศจีน |
| ได้รับการรับรอง: | ISO9001:2015 |
| หมายเลขรุ่น: | 4 × 8 |
| จำนวนสั่งซื้อขั้นต่ำ: | การเจรจาต่อรอง |
|---|---|
| ราคา: | Negotiable |
| รายละเอียดการบรรจุ: | 25 กก. / ถุงกระดาษคราฟท์ 100 กก. / ถุงใหญ่ 150 กก. / ถังเหล็กปิดผนึก |
| เวลาการส่งมอบ: | ตกลงกันได้ |
| เงื่อนไขการชำระเงิน: | L / C; T / T |
| สามารถในการผลิต: | 6000 ตัน / ปี |
| ชื่อผลิตภัณฑ์: | 4 × 8 4A สารดูดความชื้นตะแกรงโมเลกุล | การจำแนกประเภท: | สารเคมีช่วยเสริม |
|---|---|---|---|
| CAS: | 1318/02/01 | MF: | Na2O . Na2O. Al2O3 . Al2O3. 2SiO2 . 2SiO2. 4.5H2O < |
| ความบริสุทธิ์: | 99% | การใช้: | สารเติมแต่งปิโตรเลียม, สารเคมีบำบัดน้ำ |
| หมายเลขรุ่น: | 4A | ความได้เปรียบ: | ความสามารถในการดูดซับที่แข็งแกร่งมีความแข็งแรงสูง |
| เส้นผ่าศูนย์กลาง: | 3.6-4.8 มม | ||
| แสงสูง: | 3.6mm 4A สารดูดความชื้นตะแกรงโมเลกุล,4 * 8 ตาข่าย 4A สารดูดความชื้นตะแกรงโมเลกุล,4 * 8 ตะแกรงโมเลกุล 4a |
||
ดูดซับน้ำ 4 * 8 ตาข่าย 3.6 มม. 4A สารดูดความชื้นตะแกรงโมเลกุล
รายละเอียดสินค้า
ตัวดูดซับตะแกรงโมเลกุล 4A มีขนาดรูพรุน 4 อังสตรอม (4A);นั่นหมายความว่าโมเลกุลใด ๆ ที่มีขนาดใหญ่กว่ารูขุมขน 4 อังสตรอมจะไม่ถูกดูดซับตะแกรงโมเลกุล 4A ประกอบด้วยโครงสร้างผลึก A ชนิดโซเดียมสำหรับตะแกรงโมเลกุล 4A อัตราลำดับที่การดูดซับเกิดขึ้นคือ Ar, Kr, Xe, NH3, CO, CO2, C2H2, CH3Br, C2H4, CH3OH, CH3CN2, CS2 และ CH3CL
เนื่องจากโครงสร้างของผลึกตะแกรงโมเลกุลที่มีขนาดรูพรุน 4 อังสตรอมมีอัตราการดูดซับและคุณสมบัติที่สูงมากรวมถึงความต้านทานที่เพิ่มขึ้นต่อการปนเปื้อนจากภายนอกและความแข็งแรงในการบดที่แข็งแกร่งกว่าสารดูดความชื้นอื่น ๆ ซึ่งช่วยยืดอายุการใช้งานของผลิตภัณฑ์ที่บำบัดโดย ตะแกรงการใช้ตะแกรงโมเลกุล 4A โดยทั่วไปคือการกำจัดน้ำและความชื้นออกจากวัสดุที่อยู่ในรูปก๊าซและของเหลว
การใช้งาน
•การอบแห้งของสารทำความเย็นและเครื่องทำความเย็น
•กำจัดน้ำและความชื้นจากสีและพลาสติกโพลียูรีเทน
•การอบแห้งก๊าซธรรมชาติและแตก
•การกำจัดความชื้นจากฉนวนแก้ว (ทั้งที่เติมอากาศและก๊าซ)
•การคายน้ำของเอทานอลเมทานอลและสารประกอบโพลาร์อื่น ๆ
•การกำจัดความชื้นจากโพรพิลีนเอทิลีนและไฮโดรคาร์บอนไม่อิ่มตัวอื่น ๆ
ดัชนีทางเทคนิคของตะแกรงโมเลกุล 4A:
| รายการดัชนี | หน่วย | ดัชนีทางเทคนิค | |||
| รูปร่าง | DG1 / 16 " | DG1 / 8 " | 4 × 8 ตาข่าย | 10 × 20 ตาข่าย | |
| เส้นผ่านศูนย์กลาง | มม | 1.5-2.0 | 3.0-3.5 | 3.6-4.8 | 1.2-2.0 |
| ขนาดอัตราส่วนถึงเกรด | % | ≥98 | ≥98 | ≥96 | ≥96 |
| ความหนาแน่นจำนวนมาก | กรัม / มล | ≥0.64 | ≥0.64 | ≥0.65 | ≤0.80 |
| อัตราการสึกหรอ | % | ≤0.20 | ≤0.25 | ≤0.25 | ≤0.25 |
| แรงบด | น | ≥ 27 | ≥62 | ≥71 | |
| การดูดซับน้ำคงที่ | % | ≥ 21 | ≥ 21 | ≥ 21 | ≥ 21 |
| บรรจุน้ำ | % | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 |
ฟังก์ชัน
1 ฟังก์ชั่นการทำให้น้ำอ่อนตัวในการแลกเปลี่ยนไอออน: ทุกๆอะตอมของออกซิเจนในกรอบของตะแกรงโมเลกุล 4A จะถูกแบ่งใช้ร่วมกันโดยจัตุรมุขสองตัวที่อยู่ติดกันโครงสร้างนี้ก่อให้เกิดโพรงคริสตัลขนาดใหญ่ที่สามารถครอบครองได้โดยไอออนบวกและโมเลกุลของน้ำยิ่งไปกว่านั้นไอออนบวกและโมเลกุลของน้ำเหล่านี้มีความคล่องตัวมากขึ้นและสามารถผ่านการแลกเปลี่ยนไอออนบวกและการคายน้ำแบบย้อนกลับได้การแลกเปลี่ยนไอออนของตะแกรงโมเลกุล 4A ดำเนินการบนโครงร่างด้วยไอออนอลูมิเนียมอลูมิเนียมอิออนแต่ละตัวมีประจุลบซึ่งไม่เพียง แต่จับไอออนโซเดียมเท่านั้นแคลเซียมและแมกนีเซียมไอออนสามารถเข้าไปในโพรงคริสตัลขนาดใหญ่ที่ถูกครอบครองโดยไอออนโซเดียมดั้งเดิมและโซเดียมไอออนในตะแกรงโมเลกุล 4A สามารถแทนที่ได้นั่นคือไอออนโซเดียมในตะแกรงโมเลกุล 4A สามารถแลกเปลี่ยนไอออนและแลกเปลี่ยนได้ ด้วย Ca2 +, Mg2 + ไอออนในการแลกเปลี่ยนน้ำกระด้างเพื่อให้บรรลุวัตถุประสงค์ในการทำให้คุณภาพน้ำอ่อนลง
2 ความเร็วในการจับตัวของตะแกรงโมเลกุล 4A กับแคลเซียมและแมกนีเซียมไอออนนั้นช้ากว่าโซเดียมไตรโพลีฟอสเฟตและความสามารถในการจับกับไอออนของแมกนีเซียมจะลดลงอย่างไรก็ตามตะแกรงโมเลกุล 4A สามารถกำจัดไอออนของโลหะหนักที่เป็นอันตรายจำนวนเล็กน้อย (เช่น Pb2 +, Cd2 +, Hg2 +) ในสารละลายในน้ำได้อย่างง่ายดายและรวดเร็วซึ่งมีความสำคัญอย่างยิ่งสำหรับการทำน้ำให้บริสุทธิ์
3 การดูดซับสารลดแรงตึงผิว - การทำงานของของเหลวตัวพา: เนื่องจากโครงสร้างรูพรุนของผลึกตะแกรงโมเลกุล 4A และพื้นที่ผิวจำเพาะขนาดใหญ่ของอนุภาคตะแกรงโมเลกุล 4A จึงมีประสิทธิภาพในการดูดซับที่แข็งแกร่ง
4 การดูดซับสารลดแรงตึงผิวที่ไม่ใช่ไอออนิกตะแกรงโมเลกุล 4A เป็น 3 เท่าของ NTA (nitrilotriacetate) และโซเดียมคาร์บอเนตและ 5 เท่าของโซเดียมไตรโพลีฟอสเฟต (STPP) และโซเดียมซัลเฟตคุณสมบัตินี้มีประโยชน์สำหรับการรวมตัวเป็นสิ่งสำคัญอย่างยิ่งในการเตรียมผลิตภัณฑ์ที่มีคุณสมบัติในการซักและการไหลที่ดีโดยการเพิ่มสารลดแรงตึงผิวในการผลิตผงซักผ้าที่มีความเข้มข้นสูงจากการทดลองความสามารถในการบรรทุกของเหลวของตะแกรงโมเลกุล 4A คือ≥30%การเพิ่มตะแกรงโมเลกุล 4A ในกระบวนการผลิตผงซักผ้าสามารถเพิ่มความลื่นไหลของวัสดุปรับความหนืดและได้ผลิตภัณฑ์ที่มีลักษณะดีความลื่นไหลและความสามารถในการป้องกันการจับตัวเป็นก้อน
5 การทำความสะอาด: จากการทดลองในสูตรเดียวกันที่มีสารเติมแต่งที่แตกต่างกันให้เปลี่ยนสารเติมแต่งเพื่อเปรียบเทียบสารชะล้างและพบว่า STPP 20% ตะแกรงโมเลกุล 20% ผลการปนเปื้อนของโพลีเมอร์ 4% เทียบเท่ากับ 40% STPPการเติมโซเดียมคาร์บอเนต 10% และโพลีเมอร์ 4.5% ลงในตะแกรงโมเลกุล 20% ในสูตรที่ปราศจากฟอสฟอรัสจะได้ผลิตภัณฑ์ที่มีสารชะล้างในอุดมคติ
6 Anti-redeposition: ตะแกรงโมเลกุล 4A ยึดเกาะคราบน้ำมันได้ดีเมื่อใส่ซีโอไลต์ลงในสารเติมแต่งเช่นโซเดียมคาร์บอเนต CMC โซเดียมซิลิเกตและโซเดียมซัลเฟตจะช่วยลดการดูดซับคราบน้ำมันด้วยผ้าไนลอนได้อย่างมากเมื่อขนาดอนุภาคของซีโอไลต์เท่ากับ0.4-1.0μmความสามารถในการกระจายตัวจะดีกว่าและสามารถป้องกันการยึดเกาะบนผ้าได้แม้ว่าความสามารถในการกระจายตัวของตะแกรงโมเลกุล 4A จะไม่ดีเท่า STPP แต่ก็สามารถแก้ปัญหาการกระจายตัวของสิ่งสกปรกได้โดยการผสมโซเดียมโพลีอะคริเลต
7 ความเข้ากันได้กับสารเติมแต่งอื่น ๆ : ตะแกรงโมเลกุล 4A และสารเติมแต่งอื่น ๆ สามารถเสริมประสิทธิภาพของกันและกันได้ตะแกรงโมเลกุล 4A ไม่ดีเท่า STPP ในแง่ของความสามารถในการกระจายตัวของสิ่งสกปรกและความสามารถในการคีเลตของไอออนความแข็ง แต่ตะแกรงโมเลกุล 4A และ STPP ผสมกันสารชะล้างผลของการใช้ STPP เพียงอย่างเดียวสามารถทำได้เนื่องจาก STPP สามารถซับซ้อนแคลเซียมและแมกนีเซียมไอออนจากพื้นผิวที่เป็นของแข็งได้อย่างรวดเร็วและถ่ายโอนไปยังตะแกรงโมเลกุล 4A ผ่านตัวกลางที่เป็นน้ำความสามารถที่ไม่ดีของตะแกรงโมเลกุล 4A ในการจับไอออนของแมกนีเซียมสามารถชดเชยได้โดยการผสมซิลิเกตและคาร์บอเนตในตะแกรงโมเลกุล
ผลการบัฟเฟอร์ 8 PH: ตะแกรงโมเลกุล 4A เป็นด่างและ pH ของสารละลายน้ำ 1% คือ 11.0 ดังนั้นจึงมีความเป็นด่างของบัฟเฟอร์บางอย่าง
9 ความปลอดภัย: ตะแกรงโมเลกุล 4A ไม่เป็นพิษและปลอดภัยต่อร่างกายมนุษย์สูงไม่ระคายเคืองต่อดวงตาและผิวหนังไม่แพ้ปลอดภัยและเชื่อถือได้ในการใช้หลังจากถูกชะล้างจะทับถมในดินไม่ก่อให้เกิดมลพิษและยังปรับปรุงดินได้อีกด้วยตะแกรงโมเลกุล 4A ไม่มีผลเสียต่อระบบนิเวศน์
การจัดเก็บ
อุณหภูมิห้องความชื้นสัมพัทธ์ไม่เกิน 90% ในอาคาร: หลีกเลี่ยงน้ำกรดด่างแยกอากาศและเก็บในที่มีอากาศถ่ายเท

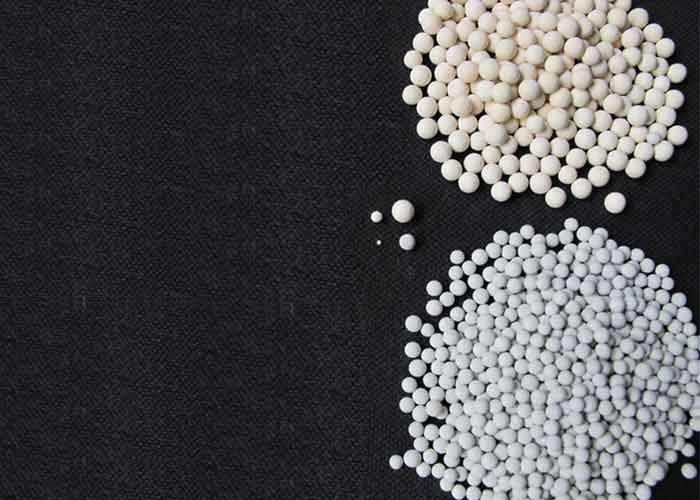

รูปภาพสินค้า
การสร้างใหม่
การกำจัดน้ำ: ก๊าซแห้งเช่นไนโตรเจนอากาศไฮโดรเจนไฮโดรคาร์บอนอิ่มตัว ฯลฯ สามารถใช้ความร้อน 150-320 ℃และผ่านเข้าสู่ตะแกรงโมเลกุลภายใต้ความดัน 0.3-0.5kg / m2 เป็นเวลา 3-4 ชั่วโมง จากนั้นไปยัง adsorber ส่งผ่านในอากาศเย็นแห้งประมาณ 2-3 ชั่วโมงแยกอากาศออกและทำให้เย็นลงที่อุณหภูมิห้อง
การกำจัดสารอินทรีย์: ตัวดูดซับสามารถแทนที่ได้จากตะแกรงโมเลกุลด้วยไอน้ำจากนั้นให้ความร้อนเป็น (1)นอกจากนี้ยังสามารถสร้างใหม่ได้โดยไอน้ำร้อนยวดยิ่งหรือก๊าซเฉื่อยที่อุณหภูมิ 200-350 ℃การสัมผัสกับก๊าซที่ก่อให้เกิดสารผสมที่ระเบิดได้)
การกำจัดสารที่เป็นก๊าซ: สามารถสร้างขึ้นใหม่ได้โดยวิธีการกำจัดการบีบอัด
แพ็คเกจ
บรรจุในถังเหล็ก (ตามรุ่นผลิตภัณฑ์) น้ำหนักสุทธิ 125 กก. 135 กก. 140 กก. หรือตามความต้องการของผู้ใช้
ข้อมูลโรงงาน
Shanghai Xuefeng Molecular Sieve Co. , Ltd. ใช้เทคโนโลยีการผลิตตะแกรงโมเลกุลสายการประกอบขั้นสูงและอัตโนมัติในประเทศจีนและมีตำแหน่งสำหรับการตวงการนวดการอัดขึ้นรูปการอบแห้งการคั่วและบรรจุภัณฑ์อุปกรณ์หลัก ได้แก่ เครื่องอัดเม็ด, ถังชุบแข็ง, เครื่องนวด, เครื่องอัดรีด, เครื่องอบสายพาน, เตาย่างแบบหมุน, หน้าจอสั่น, เครื่องชั่งและอุปกรณ์เสริมอื่น ๆพารามิเตอร์กระบวนการผลิตทั้งหมดได้รับการควบคุมโดยอัตโนมัติและไม่มีกระดาษบันทึกติดอยู่, ผลลัพธ์ของพารามิเตอร์กระบวนการจะถูกบันทึกไว้อย่างครอบคลุมและในเวลาเดียวกันผู้ปฏิบัติงานของแต่ละตำแหน่งจะต้องบันทึกพารามิเตอร์ด้วยตนเองทุก ๆ ชั่วโมงเพื่อให้แน่ใจว่ากระบวนการทำงานสามารถตรวจสอบย้อนกลับได้ในขณะเดียวกัน บริษัท ให้ความสำคัญกับการตรวจสอบผลิตภัณฑ์ขั้นกลางและได้ตั้งจุดสุ่มตัวอย่างสำหรับผลิตภัณฑ์ขั้นกลางในส่วนผสมการขึ้นรูปการอัดขึ้นรูปและตำแหน่งการทำให้แห้งเพื่อให้แน่ใจว่าผลิตภัณฑ์ขั้นกลางตรงตามข้อกำหนดด้านคุณภาพที่กำหนด
ผู้ติดต่อ: Qiao
โทร: +8615038006622
Strong Adsorption DG1 / 16 "4A Molecular Sieve สารดูดความชื้น
CAS 1318-02-1 2.5mm 3A Molecular Sieve Air Dryer
1/8 นิ้ว 3A ตะแกรงโมเลกุลสารดูดความชื้น CAS 1318-02-1
99% ความบริสุทธิ์ 1/8 "3.5 มม. 3A Molecular Sieve สารดูดความชื้น
2.5mm 26N 13X ตัวดูดซับตะแกรงโมเลกุล
